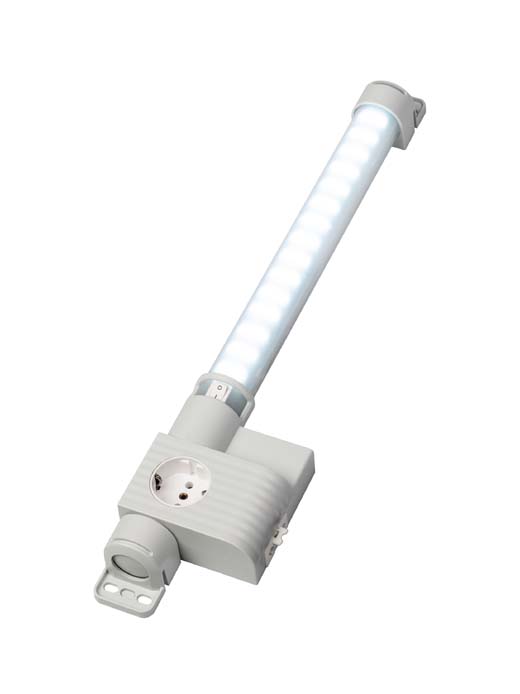

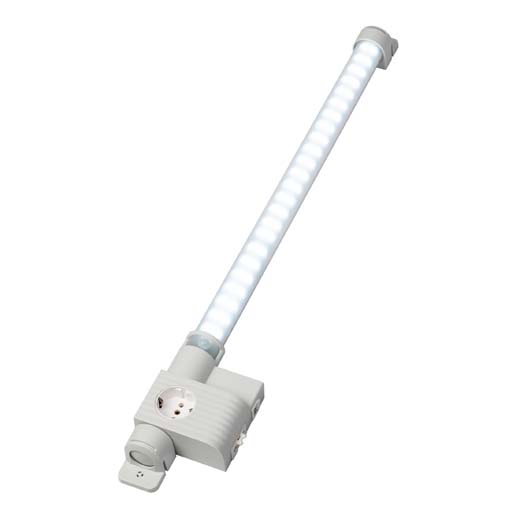

LED 121/122
適用于: LED 121/122 Varioline 集成插座，是用于機柜的強力緊湊型 LED 燈，采用多個歐 洲國家以及美國和澳大利亞插座標準，支持筆記本電腦和診斷設備電源連接。LED 燈管可發出超過 1,000/1,700 Lm 光線，可以照亮極大機柜的完整深度和高度。 無眩光 120°可旋轉燈管采用中等功率 LED，使用壽命 60,000 h。
下載> 高光通量 > 菊鏈（多個燈可串聯）
> 耐用免維護LED燈技術 > 集成電源
> 集成插座 > ON/OFF開關或移動傳感器或外部門開關連接
LED 121/122 Varioline 集成插座，是用于機柜的強力緊湊型 LED 燈，采用多個歐 洲國家以及美國和澳大利亞插座
標準，支持筆記本電腦和診斷設備電源連接。LED 燈管可發出超過 1,000/1,700 Lm 光線，可以照亮極大機柜的完
整深度和高度。 無眩光 120°可旋轉燈管采用中等功率 LED，使用壽命 60,000 h。
VARIOLINE LED 121/122 ON/OFF 開關
| 尺寸 1: L1 = 500 mm 商品編號 磁鐵固定 | 尺寸 1: L1 = 500 mm 商品編號 螺絲固定 | 尺寸 2: L1 = 700 mm 商品編號 磁鐵固定 | 尺寸2: L1 = 700 mm 商品編號 螺絲固定 | 工作電壓 | 插座 | 插座額定電流 | 認證 |
|---|---|---|---|---|---|---|---|
| 12100.0-30 | 12100.0-00 | 12200.0-30 | 12200.0-00 | AC 220 - 240 V, 50/60 Hz | 德國/俄羅斯 (1) | 16.0 A | VDE 、EAC |
| 12101.0-30 | 12101.0-00 | 12201.0-30 | 12201.0-00 | AC 220 - 240 V, 50/60 Hz | 法國/波蘭/捷克/ 斯洛伐克 (2) | 16.0 A | VDE 、EAC |
| 12102.0-30 | 12102.0-00 | 12202.0-30 | 12202.0-00 | AC 220 - 240 V, 50/60 Hz | 瑞士 (3) | 10.0 A | EAC |
| 12103.0-30 | 12103.0-00 | 12203.0-30 | 12203.0-00 | AC 220 - 240 V, 50/60 Hz | 英國/愛爾蘭 (4) | 13.0 A | VDE 、EAC |
| 12104.0-30 | 12104.0-00 | 12204.0-30 | 12204.0-00 | AC 120 V, 50/60 Hz | 美國/加拿大 (5) | 15.0 A | UL 檔案編號E234324 EAC |
| 12105.0-30 | 12105.0-00 | 12205.0-30 | 12205.0-00 | AC 220 - 240 V, 50/60 Hz | 意大利 (6) | 16.0 A | VDE 、EAC |
| 12107.0-30 | 12107.0-00 | 12207.0-30 | 12207.0-00 | AC 220 - 240 V, 50/60 Hz | 澳大利亞 (7) | 10.0 A | VDE 、EAC |
VARIOLINE LED 121/122 PIR 移動傳感器
| 尺寸 1: L1 = 500 mm 商品編號 磁鐵固定 | 尺寸 1: L1 = 500 mm 商品編號 螺絲固定 | 尺寸 2: L1 = 700 mm 商品編號 磁鐵固定 | 尺寸2: L1 = 700 mm 商品編號 螺絲固定 | 工作電壓 | 插座 | 插座額定電流 | 認證 |
|---|---|---|---|---|---|---|---|
| 12110.0-30 | 12110.0-00 | 12210.0-30 | 12210.0-00 | AC 220 - 240 V, 50/60 Hz | 德國/俄羅斯 (1) | 16.0 A | VDE |
| 12111.0-30 | 12111.0-00 | 12211.0-30 | 12211.0-00 | AC 220 - 240 V, 50/60 Hz | 法國/波蘭/捷克/ 斯洛伐克 (2) | 16.0 A | VDE、EAC |
| 12112.0-30 | 12112.0-00 | 12212.0-30 | 12212.0-00 | AC 220 - 240 V, 50/60 Hz | 瑞士 (3) | 10.0 A | EAC |
| 12113.0-30 | 12113.0-00 | 12213.0-30 | 12213.0-00 | AC 220 - 240 V, 50/60 Hz | 英國/愛爾蘭 (4) | 13.0 A | VDE 、EAC |
| 12114.0-30 | 12114.0-00 | 12214.0-30 | 12214.0-00 | AC 120 V, 50/60 Hz | 美國/加拿大 (5) | 15.0 A | UL 檔案編號E234324 EAC |
| 12115.0-30 | 12115.0-00 | 12215.0-30 | 12215.0-00 | AC 220 - 240 V, 50/60 Hz | 意大利 (6) | 16.0 A | VDE 、EAC |
| 12117.0-30 | 12117.0-00 | 12217.0-30 | 12217.0-00 | AC 220 - 240 V, 50/60 Hz | 澳大利亞 (7) | 10.0 A | VDE 、EAC |
PIR 移動傳感器有約 5 分鐘固定開啟時間。
VARIOLINE LED 121/122 帶門開關連接
| 尺寸 1: L1 = 500 mm 商品編號 磁鐵固定 | 尺寸 1: L1 = 500 mm 商品編號 螺絲固定 | 尺寸 2: L1 = 700 mm 商品編號 磁鐵固定 | 尺寸2: L1 = 700 mm 商品編號 螺絲固定 | 工作電壓 | 插座 | 插座額定電流 | 認證 |
|---|---|---|---|---|---|---|---|
| 12130.0-30 | 12130.0-00 | 12230.0-30 | 12230.0-00 | AC 220 - 240 V, 50/60 Hz | 德國/俄羅斯 (1) | 16.0 A | VDE 、EAC |
| 12131.0-30 | 12131.0-00 | 12231.0-30 | 12231.0-00 | AC 220 - 240 V, 50/60 Hz | 法國/波蘭/捷克/ 斯洛伐克 (2) | 16.0 A | VDE、EAC |
| 12132.0-30 | 12132.0-00 | 12232.0-30 | 12232.0-00 | AC 220 - 240 V, 50/60 Hz | 瑞士 (3) | 10.0 A | EAC |
| 12133.0-30 | 12133.0-00 | 12233.0-30 | 12233.0-00 | AC 220 - 240 V, 50/60 Hz | 英國/愛爾蘭 (4) | 13.0 A | VDE 、EAC |
| 12134.0-30 | 12134.0-00 | 12234.0-30 | 12234.0-00 | AC 120 V, 50/60 Hz | 美國/加拿大 (5) | 15.0 A | UL 檔案編號E234324 EAC |
| 12135.0-30 | 12135.0-00 | 12235.0-30 | 12235.0-00 | AC 220 - 240 V, 50/60 Hz | 意大利 (6) | 16.0 A | VDE 、EAC |
| 12137.0-30 | 12137.0-00 | 12237.0-30 | 12237.0-00 | AC 220 - 240 V, 50/60 Hz | 澳大利亞 (7) | 10.0 A | VDE 、EAC |
VARIOLINE LED 121/122 無開關選項
| 尺寸 1: L1 = 500 mm 商品編號 磁鐵固定 | 尺寸 1: L1 = 500 mm 商品編號 螺絲固定 | 尺寸 2: L1 = 700 mm 商品編號 磁鐵固定 | 尺寸2: L1 = 700 mm 商品編號 螺絲固定 | 工作電壓 | 插座 | 插座額定電流 | 認證 |
|---|---|---|---|---|---|---|---|
| 12130.0-30 | 12130.0-00 | 12230.0-30 | 12230.0-00 | AC 220 - 240 V, 50/60 Hz | 德國/俄羅斯 (1) | 16.0 A | VDE 、EAC |
| 12131.0-30 | 12131.0-00 | 12231.0-30 | 12231.0-00 | AC 220 - 240 V, 50/60 Hz | 法國/波蘭/捷克/ 斯洛伐克 (2) | 16.0 A | VDE、EAC |
| 12132.0-30 | 12132.0-00 | 12232.0-30 | 12232.0-00 | AC 220 - 240 V, 50/60 Hz | 瑞士 (3) | 10.0 A | EAC |
| 12133.0-30 | 12133.0-00 | 12233.0-30 | 12233.0-00 | AC 220 - 240 V, 50/60 Hz | 英國/愛爾蘭 (4) | 13.0 A | VDE 、EAC |
| 12134.0-30 | 12134.0-00 | 12234.0-30 | 12234.0-00 | AC 120 V, 50/60 Hz | 美國/加拿大 (5) | 15.0 A | UL 檔案編號E234324 EAC |
| 12135.0-30 | 12135.0-00 | 12235.0-30 | 12235.0-00 | AC 220 - 240 V, 50/60 Hz | 意大利 (6) | 16.0 A | VDE 、EAC |
| 12137.0-30 | 12137.0-00 | 12237.0-30 | 12237.0-00 | AC 220 - 240 V, 50/60 Hz | 澳大利亞 (7) | 10.0 A | VDE 、EAC |
| 功耗 | 最大 11 W/ 16 W |
|---|---|
| 工作電壓 | AC 220 - 240 V，50/60 Hz （最小 AC 200 V，最大 AC 265 V） AC 120 V，50/60 Hz（最小 AC 110 V，最大 AC 130 V） |
| 光通量 | 1,080 Lm / 1,730 Lm |
| 燈類型 | LED，旋轉角度 120° 光顏色：白晝光，色溫：6,500 K |
| 使用壽命 | 60,000 h，+20 °C (+68 °F) |
| 連接 | 3 極接頭帶卡扣鎖 AC：最大 16 A / AC 240 V，顏色：白色 |
| 安裝方式 | 磁鐵固定或螺絲固定 (M5)，最大扭矩 2 Nm |
| 外殼 | 塑料，半透明 |

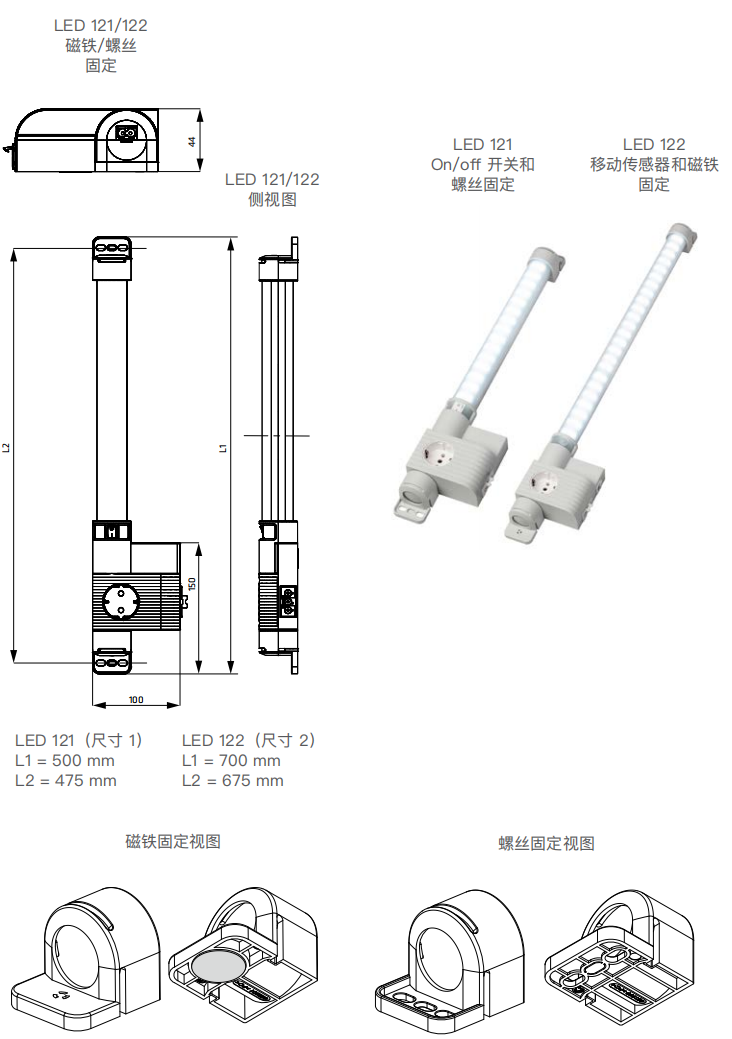

| 尺寸 | 參見圖紙 |
| 重量 | 約 0.3 kg/0.4 kg |
| 工作/存放溫度 | -40 至 +40 °C（-40 至 +104 °F）/ -40 至 +85 °C（-40 至 +185 °F） |
| 工作/存放濕度 | 最大 90 %相對濕度 (無冷凝) |
| 防護類型/防護等級 | IP20 / I (接地) |
安裝選項：燈配備磁鐵固定功能，方便放置在任何鋼柜或機柜內。帶螺絲（M5）固定的 LED121/122 是一款經典產品?？傂D(zhuǎn)角度 120°，可完美照明。
注：不得將燈用作家居照明。
