DAK 284 | IP66 / IP67
適用于: 在密閉等級高的機柜中，由于內外溫度變化將會形成機柜內外壓力差。如果產生負壓 力或部分真空，粉塵和濕氣可通過門密封進入機柜。機柜內的空氣降溫時，將產生冷 凝，從而濕氣無法離開機柜。易于安裝的創新通風電纜螺紋套管接頭 DAK 284 可在 機柜中牢固固定電纜連接同時補償壓力（防護類型 IP66 / IP67）。即使壓力略微過 高，護套內的防水過濾也允許濕氣從機柜內逸散，同時阻止水和污垢進入機柜。
下載> 集成通風的電纜螺紋套管接頭 > 集成應力消除
> 高防護等級 > 防水過濾
> 易于安裝 > 夾緊范圍廣
在密閉等級高的機柜中，由于內外溫度變化將會形成機柜內外壓力差。如果產生負壓 力或部分真空，粉塵和濕氣可通過門密封進入機
柜。機柜內的空氣降溫時，將產生冷 凝，從而濕氣無法離開機柜。易于安裝的創新通風電纜螺紋套管接頭 DAK 284 可在 機柜中牢固
固定電纜連接同時補償壓力（防護類型 IP66 / IP67）。即使壓力略微過 高，護套內的防水過濾也允許濕氣從機柜內逸散，同時阻止水
和污垢進入機柜。

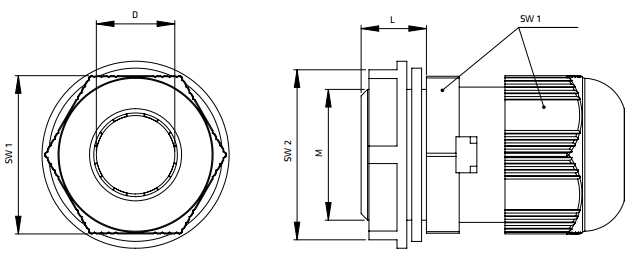

| 商品編號 | 螺紋 | 直徑 | 夾緊范圍 D | 扳手尺寸[mm] | 扭矩 | 氣密性1 | 重量 | |||
|---|---|---|---|---|---|---|---|---|---|---|
| 尺寸M [mm] | 長度L | SW 1 | SW 2 | 鎖緊螺母 | 有帽螺母 | |||||
| 28410.0-00 | M12 x 1.5 | 8mm | 12.3mm | 4 - 8mm | 19 | 18 | 2Nm | 2Nm | 25l/h | 7g |
| 28411.0-00 | M16 x 1.5 | 10mm | 16.3mm | 4 - 8mm | 19 | 22 | 2Nm | 2Nm | 25l/h | 8g |
| 28412.0-00 | M20 x 1.5 | 10mm | 20.3mm | 6 - 12mm | 24 | 26 | 5Nm | 5Nm | 40l/h | 13g |
| 固定方式 | 螺紋 M12 x 1.5 / M16 x 1.5 / M20 x 1.5 |
|---|---|
| 機柜壁厚 | 0.5 - 3mm 帶鎖緊螺母 |
| 材料 | 塑料，淺灰色 |
| 防護類型 | IP66 / IP67 (EN 60529) |
| 密封 | 密封墊圈 NBR |
| 過濾 | PTFE |
| 安裝位置 | 任意位置 |
| 工作/存放溫度 | -20至 +80°C (-4至 +176°F) |
| 認證 | VDE, UL檔案編號 E471430, EAC |
安裝：在機柜壁制作開口，用鎖緊螺母安裝通風電纜螺紋套管接頭。請確保密封墊圈放置在機柜的外側面板上，孔沒有毛刺。
