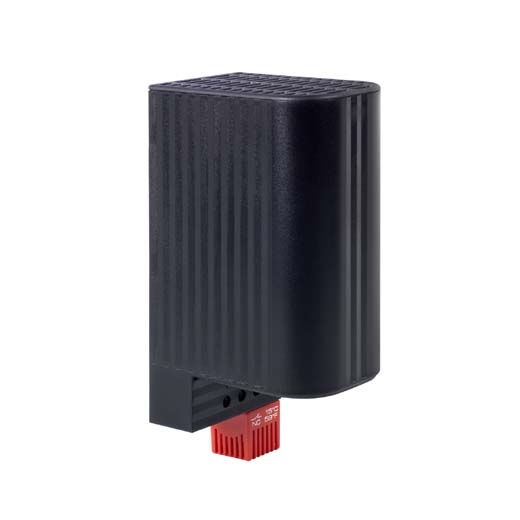

CSF 060 | 50W至150W
適用于: 觸摸安全加熱器，用于帶電氣/電子元器件的機柜。加熱器被設計成自然對流，能夠 形成更好的高流速熱空氣。由于加熱器外殼的獨特設計，能夠使可接觸側的表面溫 度保持在很低的狀態。此型號帶插入式恒溫器，無需額外接線。加熱器專為持續工 作運行而設計。此加熱器還提供不帶恒溫器的版本 (加熱器系列 CS 060)。
下載> 低表面溫度 > 雙重隔熱（塑料）
> 集成恒溫器 > 寬電壓范圍
> 通過固定導軌快速安裝 > 尺寸小
觸摸安全加熱器，用于帶電氣/電子元器件的機柜。加熱器被設計成自然對流，能夠 形成更好的高流速熱空氣。由于
加熱器外殼的獨特設計，能夠使可接觸側的表面溫 度保持在很低的狀態。此型號帶插入式恒溫器，無需額外接線。
加熱器專為持續工 作運行而設計。此加熱器還提供不帶恒溫器的版本 (加熱器系列 CS 060)。

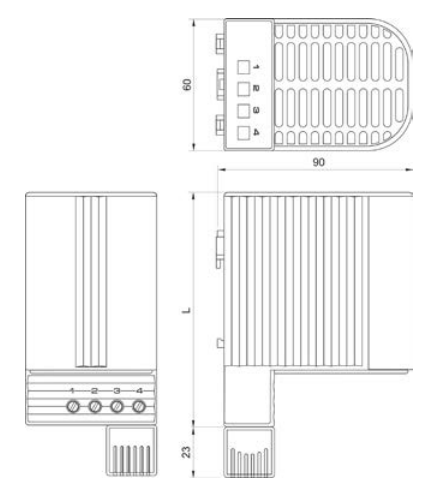

| 商品編碼 | 加熱性能2 | 最大浪涌電流 | 建議熔斷電流（延遲） | 出風口溫度3 | 關閉溫度? | 開啟溫度? | 尺寸 | 重量 (約) |
|---|---|---|---|---|---|---|---|---|
| 06001.0-00 | 50W | 2.5A | 4.0A | +86°C (+186.8°F) | +15°C (+59°F) | +5°C (+41°F) | 110 x 60 x 90mm | 0.3kg |
| 06002.0-00 | 50W | 2.5A | 4.0A | +86°C (+186.8°F) | +25°C (+77°F) | +15°C (+59°F) | 110 x 60 x 90mm | 0.3kg |
| 06011.0-00 | 100W | 4.5A | 8.0A | +120°C (+248°F) | +15°C (+59°F) | +5°C (+41°F) | 110 x 60 x 90mm | 0.3kg |
| 06012.0-00 | 100W | 4.5A | 8.0A | +120°C (+248°F) | +25°C (+77°F) | +15°C (+59°F) | 110 x 60 x 90mm | 0.3kg |
| 06021.0-00 | 150W | 8.0A | 10.0A | +145°C (+293°F) | +15°C (+59°F) | +5°C (+41°F) | 150 x 60 x 90mm | 0.5kg |
| 06022.0-00 | 150W | 8.0A | 10.0A | +145°C (+293°F) | +25°C (+77°F) | +15°C (+59°F) | 150 x 60 x 90mm | 0.5kg |

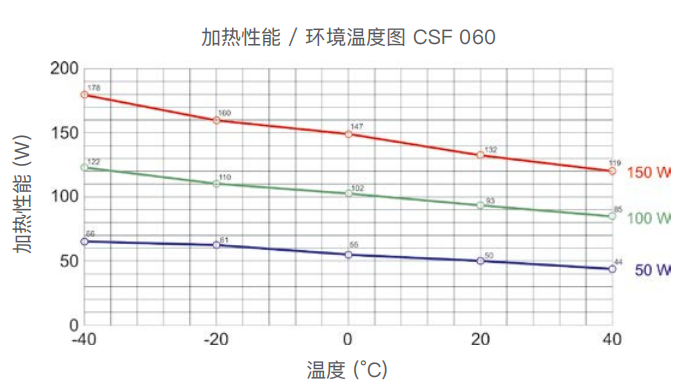

2環境溫度 – 參見加熱性能 /環境溫度圖；3 在防護格柵上方 50 mm 處測量； 4 公差 ±5 K
注： 其他關閉和開啟溫度可按要求提供。
| 工作電壓 | 120 - 240VAC1 (最小 110V,最大 265V) |
|---|---|
| 加熱元件 | PTC電阻 -溫度限制 |
| 表面溫度 | < +80°C (+176°F), 上防護格柵除外 |
| 連接 | 2極端子 2.5mm2,最大扭矩 0.8Nm. |
| 外殼 | 塑料，符合 UL94 V-0，黑色 |
| 安裝方式 | 35 mm DIN 導軌夾，EN 60715 |
| 安裝位置 | 垂直氣流（空氣出口位于上方，連接位于下方） |
| 工作/存放溫度 | -40至 +70°C (-40至 +158°F) / -45至 +70°C (-49至 +158°F) |
| 工作/存放濕度 | 最大90%相對濕度 (無冷凝) |
| 防護類型/防護等級 | IP20 / II (雙重絕緣) |
| 認證 | VDE, UL 檔案編號 E150057, EAC |
1 工作電壓低于 AC 140 V 將降低加熱性能約 10 %
