FPI/FPO 018 | 最大 263 m³/h (176 x 176 mm)
適用于: 過濾風扇用在帶電氣/電子元器件的機柜里，從而提供理想的溫、濕度條件。外部新 鮮的冷空氣將會吸入到機柜中，排出機柜內部的熱空氣，從而降低柜內溫度。這樣 的空氣流通保證了電子器件免受高溫危害。 過濾風扇Plus系列通過在排氣口使用的全新空氣活門翻轉技術，從而達到高效率的氣 流流通。此外棘輪安裝具有穩定性和氣密性高的優點。根據具體的應用情況，提供 了兩種系統 — FPI 或 FPO 系統。FPI系統是過濾風扇位于機柜下部，確保新鮮空氣 送入機柜（氣流方向“吸入”）。此系統包括過濾風扇和出氣口過濾器。而在FPO模 式下，過濾風扇位于機柜的上部，避免熱量堆積（氣流方向“排出”）。此系統包括 了進氣口過濾器和出口過濾風扇。這個過濾風扇 Plus 系列專為室內使用而設計。過 濾風扇 Plus 系列
下載> 實現高氣流量的全新空氣活門翻轉技術 > 方便安裝
> 空氣流通的兩種有效系統（FPI/FPO） > 僅需一個過濾
> 獨立檢測機構的防護類型檢測/環保評級（VDE/UL） > 標準機柜開口尺寸（5種尺寸）
過濾風扇用在帶電氣/電子元器件的機柜里，從而提供理想的溫、濕度條件。外部新 鮮的冷空氣將會吸入到機柜中，排出機柜內部的熱空氣，從而降低柜內溫度。這樣 的空氣流通保證了電子器件免受高溫危害。 過濾風扇Plus系列通過在排氣口使用的全新空氣活門翻轉技術，從而達到高效率的氣 流流通。此外棘輪安裝具有穩定性和氣密性高的優點。根據具體的應用情況，提供 了兩種系統 — FPI 或 FPO 系統。FPI系統是過濾風扇位于機柜下部，確保新鮮空氣 送入機柜（氣流方向“吸入”）。此系統包括過濾風扇和出氣口過濾器。而在FPO模 式下，過濾風扇位于機柜的上部，避免熱量堆積（氣流方向“排出”）。此系統包括 了進氣口過濾器和出口過濾風扇。這個過濾風扇 Plus 系列專為室內使用而設計。過 濾風扇 Plus 系列還可以在室外配備合適防護措施或配備防風雨配件使用，如防水外 殼 FFH 086。
氣流方向“吸入”：過濾風扇 FPI 018
| 商品編號 | 工作電壓 | 氣流量，自由流動 | 氣流量，帶出口過濾器 | 電流消耗(50/60 Hz) | 功耗 | 平均噪聲(DIN EN ISO 4871) | 機柜內深度 | 重量(約) | 過濾墊 |
|---|---|---|---|---|---|---|---|---|---|
| 01872.0-30 | AC 230 V, 50/60 Hz | 170 m3/h | 139 m3/h | 310/250 mA | 45 W | 55 dB (A) | 117 mm | 1.6 kg | G3 |
| 01872.9-30 | AC 115 V, 50/60 Hz | 204m3/h | 187 m3/h | 560/470 mA | 38 W | 58 dB (A) | 117 mm | 1.6 kg | G3 |
氣流方向“吸入”：出口過濾器 FPI 118
| 商品編號 | 機柜內深度 | 重量(約) | 排氣口 |
|---|---|---|---|
| 11872.0-00 | 43 mm | 0.4 kg | 空氣活門翻轉技術 |
氣流方向“排出”：過濾風扇 FPO 018
| 商品編號 | 工作電壓 | 氣流量，自由流動 | 氣流量，帶入口過濾器 | 電流消耗(50/60 Hz) | 功耗 | 平均噪聲(DIN EN ISO 4871) | 機柜內深度 | 重量(約) | 排氣口 |
|---|---|---|---|---|---|---|---|---|---|
| 01882.0-00 | AC 230 V, 50/60 Hz | 263 m3/h | 137 m3/h | 310/250 mA | 45 W | 56 dB (A) | 117 mm | 1.6 kg | 空氣活門 |
| 01882.9-00 | AC 115 V, 50/60 Hz | 313 m3/h | 166m3/h | 560/470 mA | 38 W | 60 dB (A) | 117 mm | 1.6 kg | 空氣活門 |
氣流方向“排出”：入口過濾器 FPO 118
| 商品編號 | 機柜內深度 | 機柜內深度(約) | 過濾墊 |
|---|---|---|---|
| 11882.0-30 | 25 mm | 0.4 kg | ISO 粗略 55%, 符合 ISO 16890 (G3), 重力初始分離度 57% |
過濾墊 FM 086
| 過濾等級 | 168 x 168 mm | 重力初始分離度 | 1 包 |
|---|---|---|---|
| ISO 粗略 55%, 符合 ISO 16890 (G3) | 商品編號 08635.0-00 | 57% | 5 件 |
| 軸向風扇，滾珠軸承 | +40 °C (+104 °F) 條件下的使用壽命 L10：最小 65,000 h 風扇主體鋁，轉子金屬 |
|---|---|
| 連接 | 3 極夾鉗，用于 2.5 mm2，最大夾緊扭矩 0.8 Nm |
| 外殼，罩，活門 | 塑料，符合 UL94 V-0，淺灰色； 防紫外線，符合 UL746C (f1) |

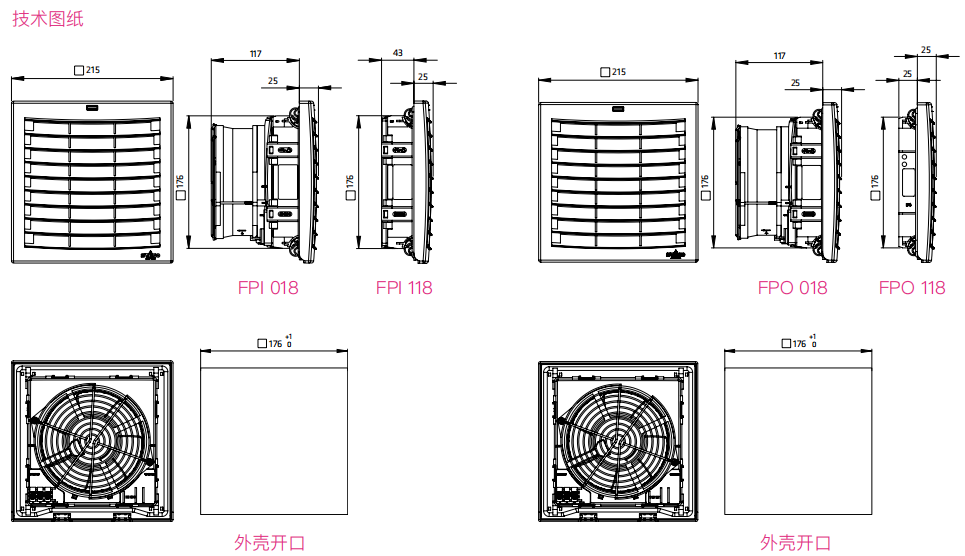

| 外殼開口 | 176 x 176+1mm |
| 安裝框架 | 4 個內置棘輪搖鉆用于安裝 （6 個槽，支持 1至4 mm 墻壁厚度）。 如果需要，可額外使用螺絲1。 |
| 過濾墊 | ISO 粗略 55%, 符合 ISO 16890 (G3), 重力初始分離度 57% |
| 過濾材料 | 合成纖維現代構造， 可承受最高 +100 °C 溫度，自滅火等級 F1，耐濕 100 % RH，可反復使用 |
| 工作溫度 | 50 Hz：-25 至 +50 °C（-13 至 +122 °F） 60 Hz：-25 至 +70 °C（-13 至 +158 °F） |
| 存放溫度 | -40至 +70 °C (-40至 +158 °F) |
| 工作/存放濕度 | 最大90 %相對濕度 (無冷凝) |
| 防護類型/防護等級 | IP54 / I (接地) |
| 環保等級 UL/NEMA | UL TYPE 12 / NEMA 12 |
| 認證 | VDE, UL 檔案編號 E234324, EAC |
| 注 | 其他電壓按要求提供 |
1 安裝框架指示螺絲安裝的鉆孔標志。
