FZK 011
適用于: 機械式恒溫器用于控制加熱和冷卻設備、過濾風扇或信號設備。恒溫器記錄周圍空 氣，可以通過卡扣動作觸點開關電感和電阻負載。功能：量程上的溫度設置等于上 開關點，表示 NC 觸點打開。溫度設置減去開關溫度差（和公差）等于下開關點， 即 NC 觸點閉合。
下載> 可調溫度 > 轉換觸點
> 高開關性能 > 滯后短
> 高開關性能
機械式恒溫器用于控制加熱和冷卻設備、過濾風扇或信號設備。恒溫器記錄周圍空 氣，可以通過卡扣動作觸點開關電
感和電阻負載。功能：量程上的溫度設置等于上 開關點，表示 NC 觸點打開。溫度設置減去開關溫度差（和公差）等
于下開關點， 即 NC 觸點閉合。
| 商品編號 | 工作電壓 | 設置范圍 |
|---|---|---|
| 01170.0-00 | 230VAC | +5至 +60°C |
| 01170.0-01 | 230VAC | +40至 +140°F |
| 01170.0-02 | 230VAC | -20至 +35°C |
| 01170.9-00 | 120VAC | +40至 +140°F |
| 01170.9-01 | 120VAC | +5至 +60°C |
| 開關溫度差 | 5K (-3/+2K 公差)1 |
|---|---|
| 傳感器元件 | 雙金屬恒溫器 |
| 觸點類型 | 轉換卡扣動作觸點 |
| 使用壽命 | > 100,000 次循環(huán) |
| 最小開關性能 | 10mA |
| 最大開關性能，NC | 250VAC / 120VAC, 10 (4) A DC 30W |
| 最大開關性能，NO | AC 250 V / AC 120 V, 5 (2) A DC 30W |
| 最大浪涌電流 | AC 16 A，10 秒 |

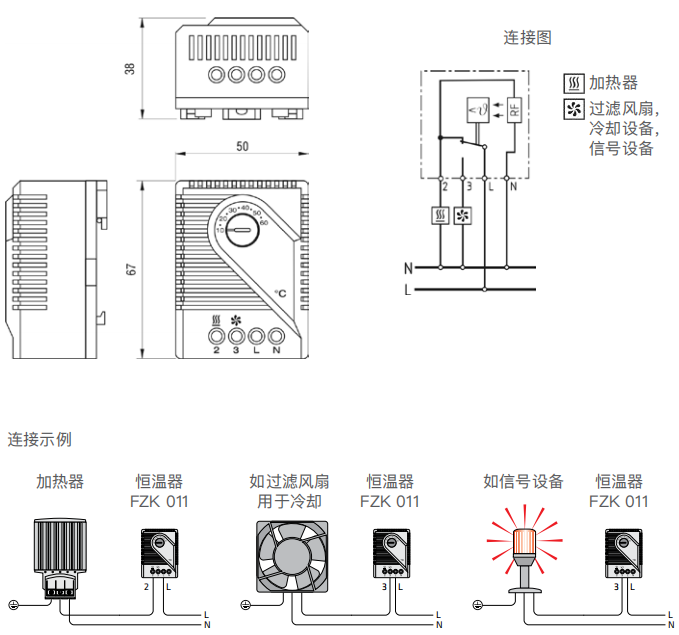

| 連接 | 4 極端子，最大夾緊扭矩 0.5 Nm： 硬線/多股2 線 2.5 mm2 (AWG 14) |
| 安裝方式 | 35 mm DIN 導軌，EN 60715 |
| 外殼 | 塑料，符合 UL94 V-0，淺灰色 |
| 尺寸 | 67 x 50 x 38mm |
| 重量 | 約 0.1kg |
| 安裝位置 | 任意位置 |
| 工作/存放溫度 | -45至 +65°C (-49至 +149°F) |
| 工作/存放濕度 | 最大90%相對濕度 (無冷凝) |
| 防護類型 | IP20 |
| 認證 | UL 檔案編號 E164104, EAC |
1 如果使用常閉觸點，應連接端子“N”（RF 加熱電阻）減小開關溫度差。產生受周圍條件影響的熱反饋，必須為每個應用單獨確定。
2 如果用電線連接，必須使用電線末端鐵箍。
重要注釋:調節(jié)器接觸系統(tǒng)受環(huán)境影響，因此接觸阻抗可能改變。這可能導致電壓降和/或觸點自加熱。
