DCM 010 | DC 20 至 56 V
適用于: 開關模塊用于控制開關柜內具有高功率的 DC 設備。通過端子 3 和 4 之間連接的 外部無電位觸點（恒溫器或恒濕器）達到控制效果。必須確保外部觸點適合開關所 需信號電流而不會產生任何問題。
下載> 高DC開關性能 > 寬DC電壓范圍
> 應用多樣性 > 簡單連接
開關模塊用于控制開關柜內具有高功率的 DC 設備。通過端子 3 和 4 之間連接的 外部無電位觸點（恒溫器或恒濕器）
達到控制效果。必須確保外部觸點適合開關所 需信號電流而不會產生任何問題。
| 商品編號 | 最大開關性能 | 工作溫度 |
|---|---|---|
| 01010.0-00 | DC 15 A | -30 °C至 +40 °C (-22 °F至 +104 °F) |
| 01010.0-10 | DC 13 A | -30 °C至 +50 °C (-22 °F至 +122 °F) |
| 01010.0-20 | DC 11 A | -30 °C至 +60 °C (-22 °F至 +140 °F) |
| 觸點類型 | 接觸接合器常開 (MOSFET) |
|---|---|
| 使用壽命 | > 100,000 次循環 |
| 工作電壓 | DC 20至 56 V |
| 控制觸點 – 信號電流 | 3 mA，DC 20 V / 4.5 mA，DC 24 V 14 mA，DC 48 V / 17 mA，DC 56 V |
| 連接 | 66 極端子：多股線11.5 mm2 (AWG 16)； 最大 2.5 mm2 (AWG 12) |
| 安裝方式 | 35 mm DIN 導軌夾，EN 60715 |
| 外殼 | 塑料，符合 UL94 V-0，灰色（雙色） |

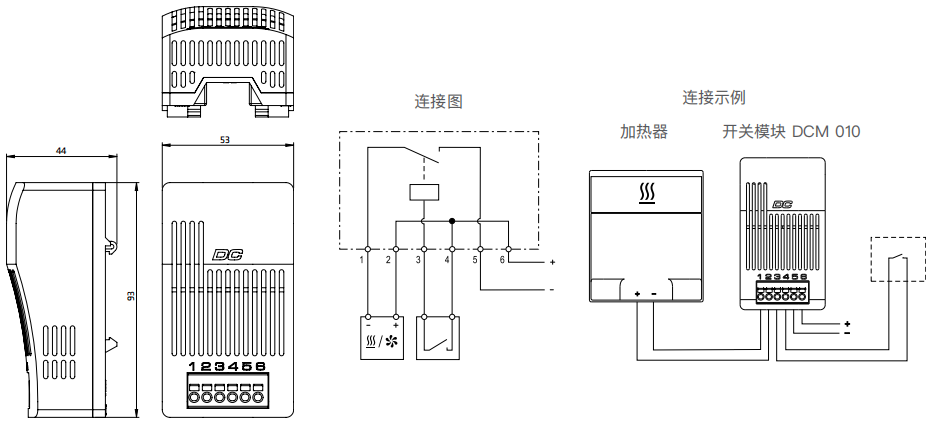

| 尺寸 | 93 x 53 x 44 mm |
| 重量 | 約 65 g |
| 安裝位置 | 垂直 |
| 工作溫度 | 參見下表 |
| 參見下表 | -40至 +80 °C (-40至 +176 °F) |
| 工作/存放濕度 | 最大 90 %相對濕度 (無冷凝) |
| 防護類型 | IP20 |
| 認證 | UL檔案編號 E342261, VDE, EAC |
| 注 | 其他版本按要求提供 |
1 如果用多股線連接，必須使用電線末端鐵箍
