KTO 111 / KTS 111
適用于: 機械式溫控器KTO 111和KTS 111是兩種狀態的調節器，優化了空氣流通開口和提高過電壓級別，可在海拔5000米以下環境中使用。 通過使用插入式端子，溫控器已接線免工具。 插入式端子在電線上提供恒定壓力，以防止電線松動（例如，在運輸過程中）。KTO 111：恒溫器 (NC)；用于調節加熱器的接觸斷路器。溫度升高后，觸點打開。 KTS 111：恒溫器 (NO)；接觸接合器在超過溫度極限時調節過濾風扇和換熱器，或開關 信號設備。溫度升高后觸點閉合。
下載> 帶有插入式連接器的安全接線端子 > 更快的免工具接線
> 改進了通風口 > 可用于高達5000米海拔
> 開關溫度設定簡單
機械式溫控器KTO 111和KTS 111是兩種狀態的調節器，優化了空氣流通開口和提高過電壓級別，可在海拔5000米以
下環境中使用。 通過使用插入式端子，溫控器已接線免工具。 插入式端子在電線上提供恒定壓力，以防止電線松動
（例如，在運輸過程中）。

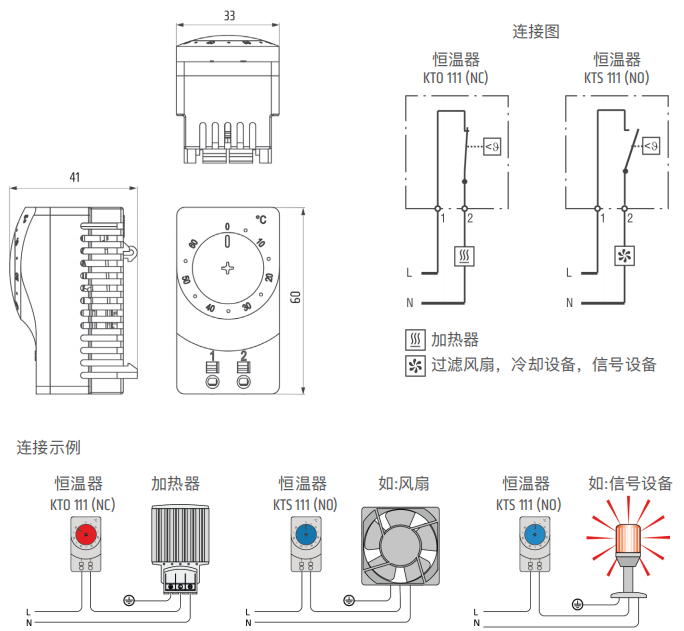

KTO 111：恒溫器 (NC)；用于調節加熱器的接觸斷路器。溫度升高后，觸點打開。

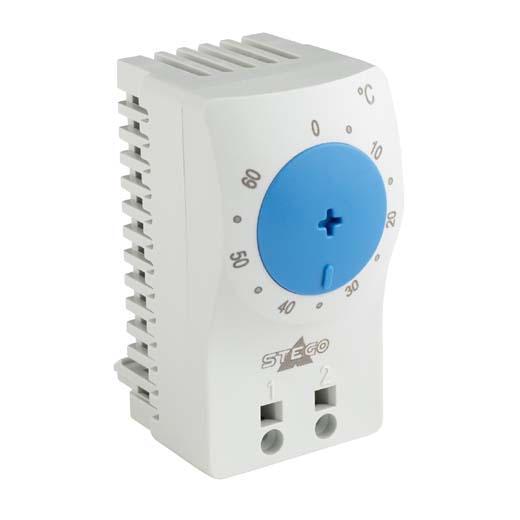

KTS 111：恒溫器 (NO)；接觸接合器在超過溫度極限時調節過濾風扇和換熱器，或開關 信號設備。溫度升高后觸點閉合。
| 設置范圍 | 商品編號 接觸斷路器 (NC) | 商品編號 接觸接合器 (NO) | 開關電流/最大性能 | 認證 | |||||
|---|---|---|---|---|---|---|---|---|---|
| AC 250 V | AC 120 V | DC 24-72 V | |||||||
| 0至 +60 °C | 11100.0-00 | 11101.0-00 | 10 (2) A | 15 (2) A | 30 W | VDE | UL 檔案編碼E164102 | CSA | EAC |
| -10至 +50 °C | 11100.0-01 | 11101.0-01 | 10 (2) A | 15 (2) A | 30 W | VDE | UL 檔案編碼E164102 | CSA | EAC |
| +20至 +80 °C | 11100.0-02 | 11101.0-02 | 3 (2) A | 3 (2) A | 30 W | VDE | UL 檔案編碼E164102 | CSA | EAC |
| +32至 +140 °F | 11100.9-00 | 11101.9-00 | 10 (2) A | 15 (2) A | 30 W | VDE | UL 檔案編碼E164102 | CSA | EAC |
| +14至 + 122°F | 11100.9-01 | 11101.9-01 | 10 (2) A | 15 (2) A | 30 W | VDE | UL 檔案編碼E164102 | CSA | EAC |
| 開關溫度差 | 7K (±4K 公差) |
|---|---|
| 傳感器元件 | 雙金屬恒溫器 |
| 觸點類型 | 卡扣動作觸點 |
| 使用壽命 | > 100,000 次循環 |
| 最大工作電壓 | AC 250 V (VDE) AC 120 V (UL) |
| 最大浪涌電流 | AC 16 A，10 秒 |

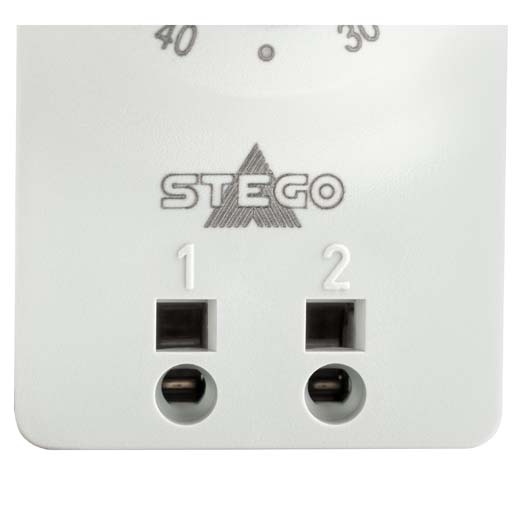

| 連接 | 2 個插入式端子 硬線 2.5 mm2 (AWG 14) 多股線1 1.5 mm2 (AWG 16) |
| 安裝方式 | 35 mm DIN 導軌夾，EN 60715 |
| 外殼 | 塑料，符合 UL94 V-0，淺灰色 |
| 尺寸 | 60 x 33 x 41mm |
| 重量 | 約 40g |
| 安裝位置 | 任意位置 |
| 工作/存放溫度 | -45至 +80°C (-49至 +176°F) |
| 工作/存放濕度 | 最大 90%相對濕度 (無冷凝) |
| 防護類型 | IP20 |
| 過電壓類/海拔 | II：不超過5,000米；III：不超過2,000米 |
1 硬線的剝線長度：10mm至12mm，用電線連接時，必須使用電線末端套圈（方形或梯形壓接）。
線端套圈的長度：10mm至12mm。
2 開關電流的大小會影響公差精度。
重要注釋：調節器接觸系統受環境影響，因此接觸阻抗可能改變。這可能導致電壓降和/或觸點自加熱。
